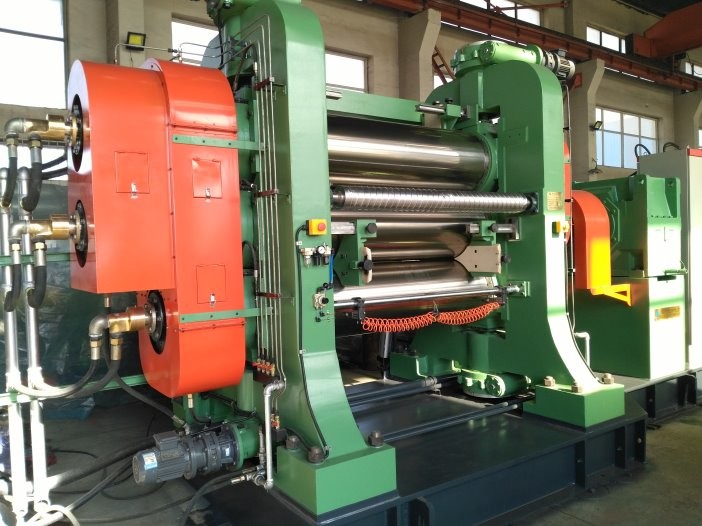

Участок AC 415V 50Hz 3 машины календаря Dia 550mm резиновый

Компоненты Motor&Electrical:

1. Компоненты Motor&Electrical оборудованные с «СИМЕНС» «MITSUBSHI» «CHINT», etc.

управление PLC бренда 2.Famous автоматическое, сейф, Seliable, конюшня.

3. сбережения энергии, мы имеем патент для этого.

Требования к применения и деятельности оборудования

1,1 главная программа: Эта машина главным образом использована для занавеса, холста и другие ткани удваивают прорезинивать сторон непрерывный.

1,2 окружающая среда A. требованиям к деятельности идущая: altitude<1000m,

температура: 5℃-40℃, максимальное относительное повиновение 95%

B. электропитание: AC415V/50Hz, трехфазное

C. давление охлажденной воды: 0.2-0.4Mpa

Температура охлажденной воды: ﹤25℃±3℃

2 основных технических параметра

Диаметр 550mm крена

Длина деятельности 1600mm крена

Скорость 4-32m/min среднего крена линейная

Коэффициент скорости 1:1.5 кренов: 1.5:1

Максимальный ряд 10mm щипка

Каландрированная толщина 0.3-6mm продукта

Максимальная каландрированная ширина 1400mm продукта

Главный мотор

Сила 132/160kw

Скорость 980RPM

Щипок регулируя тип моторизовал регулировать

Давление 0.2-0.4Mpa охлажденной воды

Общие размеры (L*W*H) 6270*2960*4100mm

Приблизительно вес 22000kg

Ряд 3 поставок

Тело машины (&frame) bedplate 1set

Крен &bearing 4sets

Регулировочное устройство 3sets щипка

Прибор 1set проводника запаса

Смазывая система 1set

Система передачи 1set

Температура крена регулируя систему трубопровода 1set

Болты учреждения 1set

Электрическая система управления 1set

4 следующие пункты подготовленные пользователем

A. Все кабельные проводки вне коробки деятельности и электрического шкафа контроля.

B. Все трубопроводы вне роторных соединений.

Изготовление 5 и технические стандарты

5,1 кадр: высокопрочное литое железо через обжигая обработку и полная обработка через точность подвергая механической обработке, с сильной ригидностью и хорошей способностью анти--вибрации.

5,2 Bedplate: сваренный bedplate через обжигать и обработку, с высокой ригидностью и никакой деформацией.

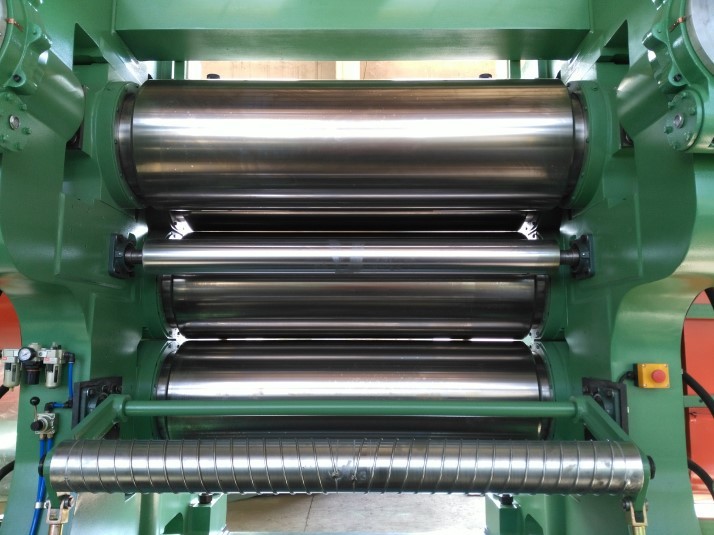

5,3 крен и носить

(1) структура крена: неубедительный ровный крен, просверленные крены опционный.

материал и изготовления (2): сделанный из сплава Ni, Cr и Mo через центробежную отливку

твердость (3): HRC60-67

(4) глубины твердеть слой: 5-23mm

(5) главный подшипник: антифрикционный подшипник ролика

(6) нося поддержка: бросая части через обжигая процесс, с отверстием масла смазки зарезервировали.

(7) температур крена регулируя систему принимает с высококачественными роторными соединениями и шлангом нержавеющей стали.

5,4 регулировочное устройство щипка

Регулировать щипка использован для крена 1#, 2# и 4#, и одиночный бортовой регулировать и

вдухсторонний множественный регулировать доступен.

5,5 проводник запаса

Регулировать зазора принят с ручным типом.

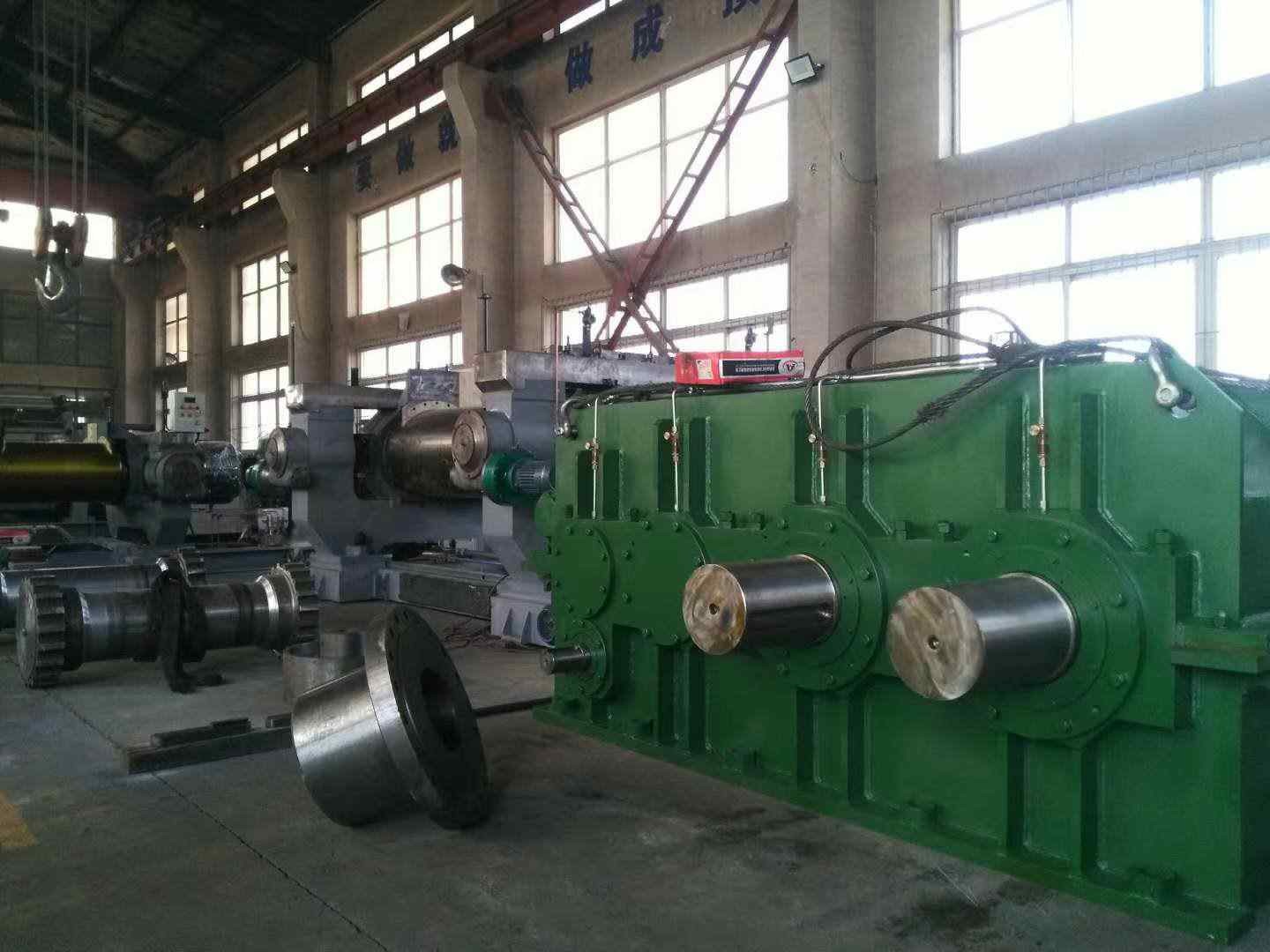

5,6 редуктор скорости

(1) тип: один входной сигнал мотора и одновыходовой вал

смазка (2): тип ванны масла

соединение входного сигнала (3): гибкое сцепление

5,7 couplin штыря штанги

Соединение штыря штанги принято для того чтобы соединить вал и крен выхода редуктора скорости, который делает надежное и плавный ход пока работающ, так же, как легкое обслуживание.

5,8 система смазки

(1) носить: масляный бак для этой системы, на котором наборе с регулировать емкости подачи, датчиком температуры масла, охладителем, фильтром и etc.

(2) тонких трубопровода смазки масла

5,9 электрическая система управления

Полная и идеальная система управления соотвествует деятельности календаря, эта система отличать простой деятельности и надежного хода.
