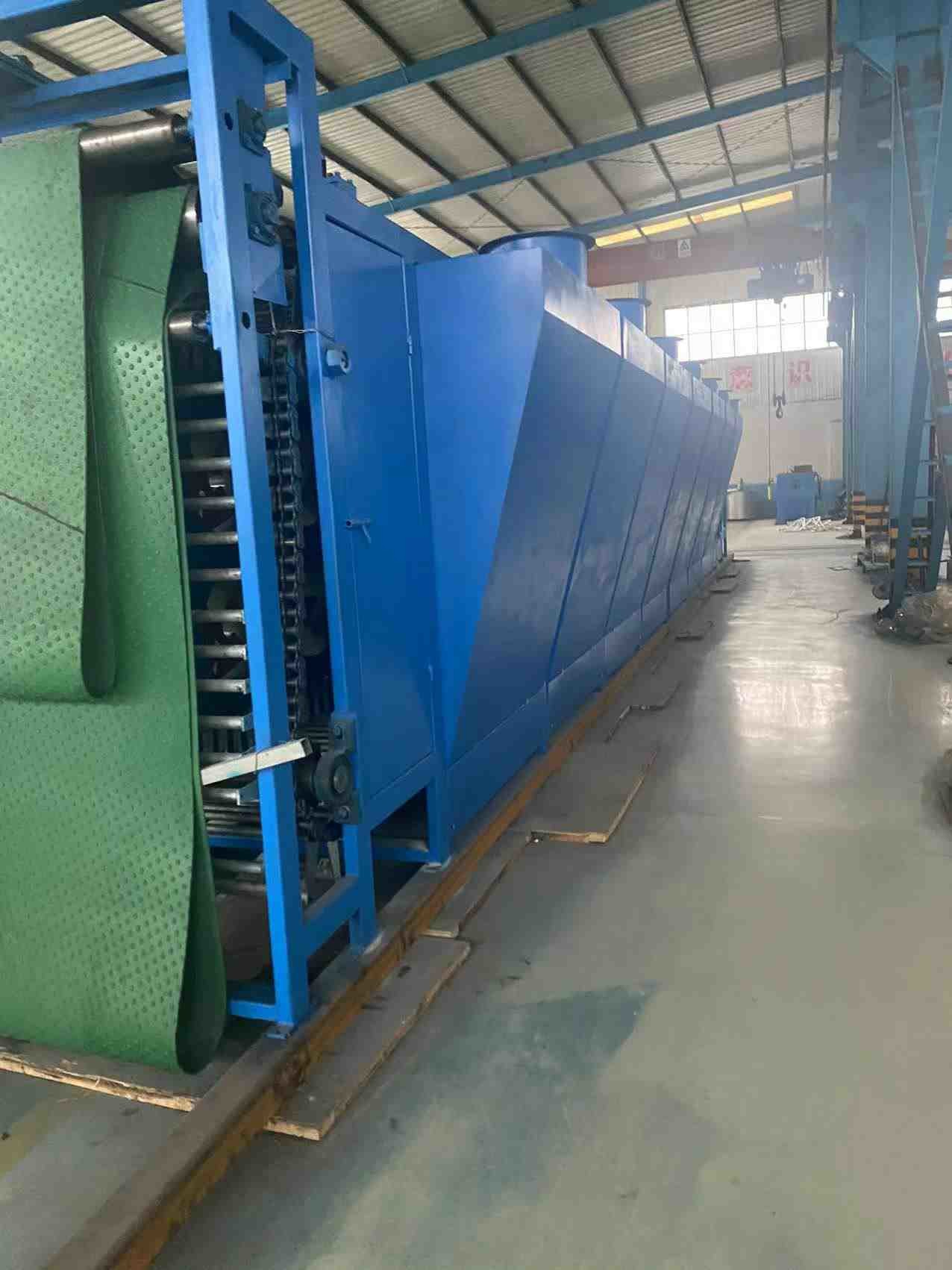

Серия 18KW-34KW с резиновой охлаждающей машиной с электрическим приводом

Машина для охлаждения резины периодического действия Линия охладителя периодического действия

Пакетный охладитель для изготовления резиновой трубки

1. Условия работы
1.1 Использование оборудования: Пленка прессуется, замачивается, охлаждается и высушивается, а затем помещается (вручную) для следующего процесса.

1.2 Условия эксплуатации оборудования: высота над уровнем моря <1000 м, максимальная температура 40℃, минимальная температура 5℃;относительная влажность до 95%.
1.3 Источник питания: AC380/AC220, 50 Гц;

1.4 Охлаждающая вода: температура воды 25 ± 5 ℃;давление воды 0,3-0,4 МПа;расход: 6м³/ч.

1.5 Сжатый воздух: давление: 0,5～0,8 МПа, расход: 0,3 м³/мин.

2. Обзор основной конструкции

1 )устройство доступа:
Используется для подбора пленки, выдавливаемой из таблеточного пресса.Подъем и опускание поворотной рамы подборщика контролируется воздушным цилиндром, что удобно в эксплуатации;скорость подборщика можно отрегулировать вручную, что может быть согласовано со скоростью таблеточного пресса и заднего подъемного устройства.
2 ) Прижимное устройство:
Оснащенный тройником, клапаном и прижимным цилиндром, цилиндр управляется электромагнитным клапаном, чтобы управлять действием регулирующего прижимного ролика, так что прерывистые пленки сжимаются вместе, так что пленки могут производиться непрерывно.

3 ) Замачивающее устройство: Функция: Замачивание пленки, транспортируемой приемным устройством, и нанесение разделительного агента.

Оснащенный резервуаром для изолирующего агента, оснащенный системой охлаждения и подключенный к источнику охлаждающей воды, изолирующая жидкость может непрерывно охлаждаться для контроля температуры изолирующей жидкости.

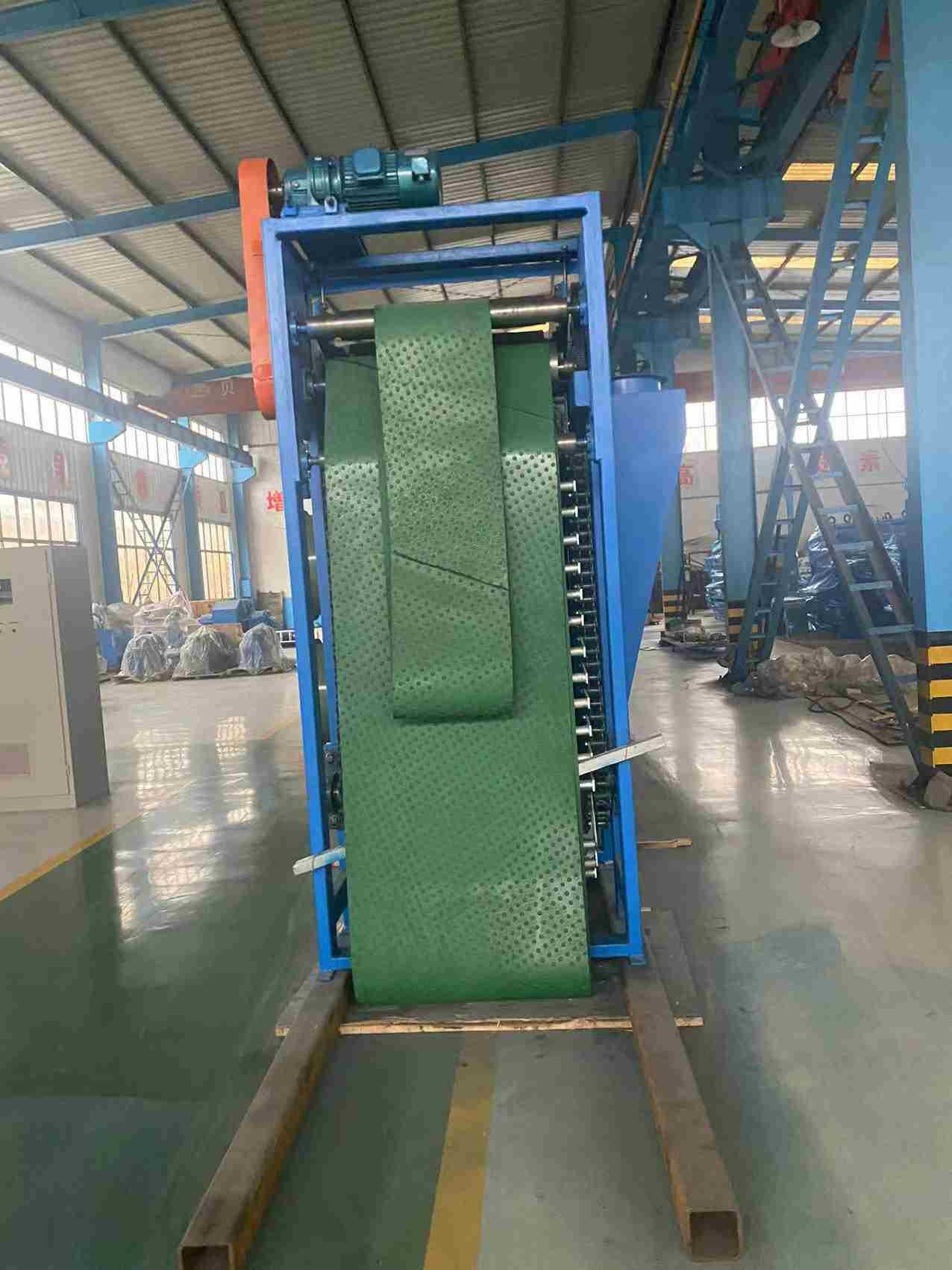

4 ) Зажимное и подъемное устройство:

Устройство поднимается и транспортирует пленку, покрытую изоляционной жидкостью, в секцию воздушного охлаждения, при этом подъемное устройство поднимается под определенным углом к ​​горизонтальной поверхности земли;

Под подъемным устройством находится резервуар для сбора воды, который может сливать избыток разделительного агента из пленки обратно в изолирующий резервуар.

Опорный ремень имеет функцию обратного хода, чтобы предотвратить блокировку клея на входе клея, а пленку можно перевернуть и вернуть в резервуар с изоляционным средством, что удобно для обработки непредвиденных ситуаций и сокращения времени простоя и обслуживания.

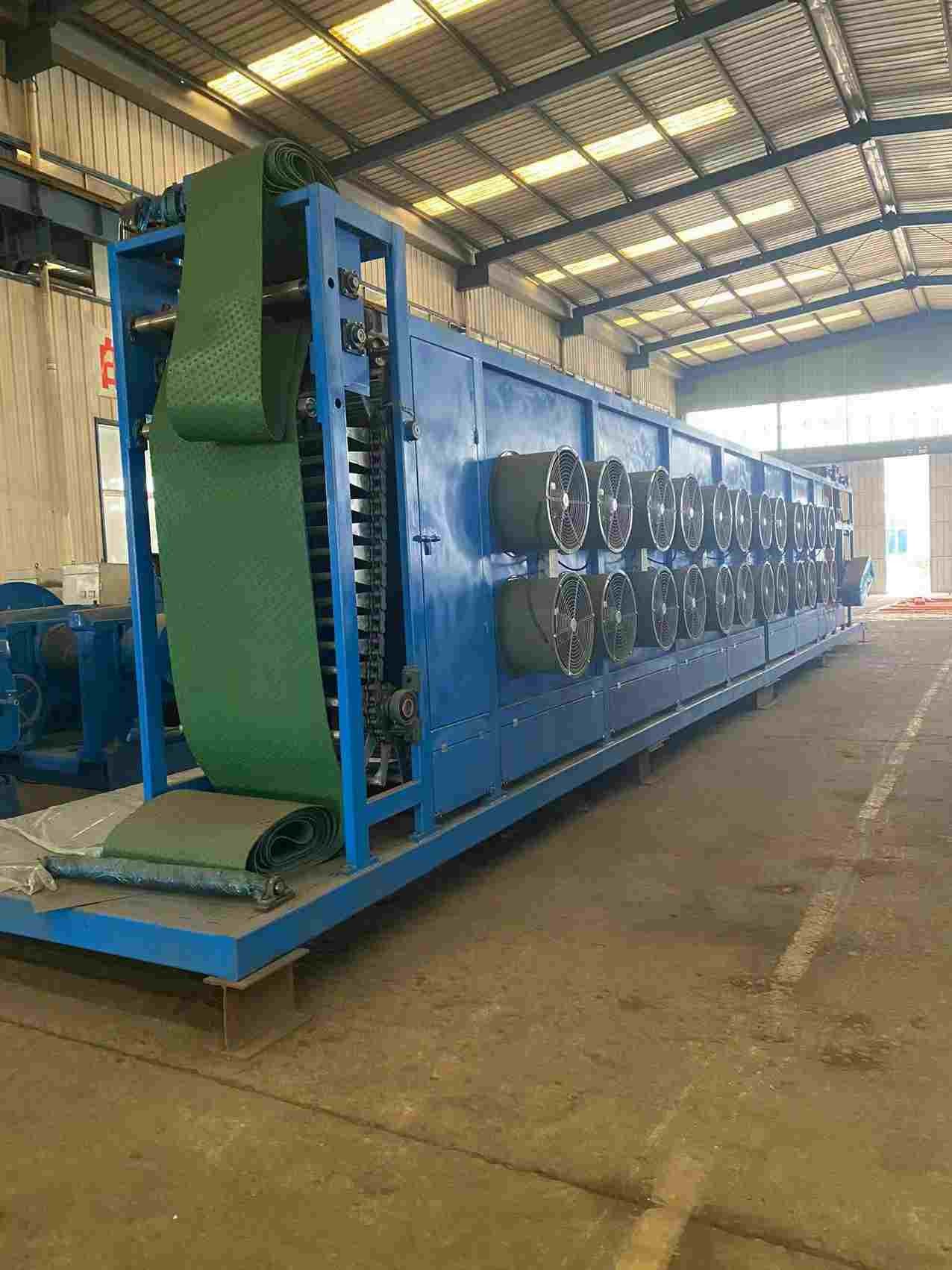

5 ) Устройство воздушного охлаждения:

Состав: он состоит из стойки, охлаждающего вентилятора, подвесного стержня и устройства транспортировки подвесного стержня, дефлектора ветра и т. д.

Подвесной стержень имеет сварную конструкцию из стальной трубы, а штифт установлен на подвесном стержне.Пленка прижимается прижимным роликом в секции воздушного охлаждения, а штифт фиксируется на подвесном стержне, чтобы пленка не соскальзывала с подвесного стержня при сильном ветре.

ВВЕДЕНИЕ КОМПАНИИ

QINGDAO SHENGHUALONG RUBBER MACHINERY была основана в 1967 году, в ней работает более пятисот сотрудников,
производство для резиновой машины и ламинатора.
Как производитель резинового оборудования, Hangsen имеет площадь более 50000 квадратных метров, с общим объемом активов более 100 миллионов долларов США, более 500 сотрудников и 60 инженеров-механиков.

Компания является одним из крупнейших частных предприятий, занимающихся профессиональным производством резиновых машин.
Мы 8-метровый фрезерный станок портального типа,
Расточно-фрезерный станок с ЧПУ ТК6913Б
TPX6213 бурение пола
Фрезерно-расточной станок TPX6113
Вертикальный обрабатывающий центр
Токарный станок с ЧПУ CY-K630
2,5-метровый вертикальный токарный станок и другое крупное передовое обрабатывающее оборудование
В основном мы производим следующие машины.
Оборудование для радиальных шин
XK-660 Резиновая мельница открытого типа
Вулканизационная машина с двумя пресс-формами от 42 до 65,5 дюймов
75-105-дюймовая вулканизирующая машина с одной формой
Серия внутренних смесителей, серия мельниц для резиновых смесей, серия экструзии и фильтров
Машина для вулканизации покрышек, щитков, внутренней трубной пластины
Линия переработки старых шин
Линия регенерации резины и т. д.,
Мы также можем разработать и изготовить различные нестандартные резиновые машины и оборудование в соответствии с требованиями клиентов.
Наша компания всегда придерживается рыночной концепции «сначала рыночный спрос, в первую очередь клиент».
До сих пор мы экспортировали в более чем 40 стран, пользуемся хорошей репутацией на мировом рынке.
