CE ISO производственной линии порошка резиновой машины шредера покрышки 7.5Kw резиновый

Линия автошина порошка резиновой машины шредера LP-1200 резиновая отхода повторно используя линию

Резиновая инструкция производственной линии порошка

машина чертежа 1.wire
Твердый сплав сварен на режа лезвии для того чтобы сделать его твердый и пригодный для носки.
Машина оборудована с полками безопасности эффективного для предотвращения небезопасных вопросов от происходить в процессе шарика автошины слезая с мотора, редуктора скорости и большая ЭВМ все компактно составленная совместно как одно тело. Основание машины полные брошенные рамки, которые удобны для установки.

ПРИМЕНЕНИЕ:
Машина применима для принимать стальные кольца от шариков автошины.

Технические данные

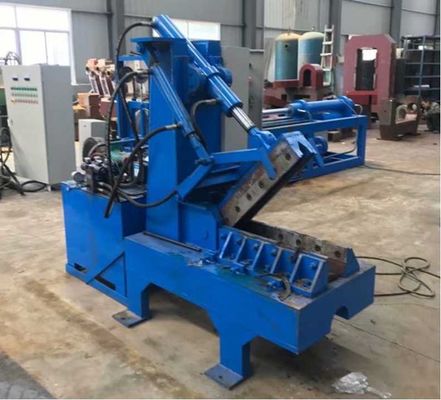

Автомат для резки покрышки 2.QDJ-1200

Спецификации

1,1 общий размер (L×W×H): 2080×1000×2130mm

1,2 Qty. резца: 4pieces

1,3 ход резца: почти 600mm

1,4 давление цилиндра: почти 12T

1,5 работая давление масла: 6.3Mpa

1,6 масляный насос: Подача 40 L/mi, давление 6.3Mpa

1,7 работая ранг масла: Масло но. 32 механическое

1,8 модель мотора: Y132M2-6, сила: 7,5---11kW

Автомат для резки QDJ-1200 главным образом составлен электрического двигателя, насоса лопасти, электромагнитного обращая клапана, клапана сброса, работая цилиндра масла, гидравлического трубопровода, кронштейна цилиндра масла, резца, рамки машины и так далее.

Цилиндр масла принимает стандарт HSG работая цилиндр гидравлического масла, рамка сварена с высококачественной сталью раздела, и резец сделан из стали особенного инструмента, которая жар-обработана и имеет твердость HRC60-64. Гидравлическая система помещена за рамкой резца, которая делает структуру более компактным.

Когда работе, вручную место автошины которым нужно быть обработанным рядом, и провод кольца нужно быть размещанным заранее, для защиты резца.

обеспечьте что оно помещает плоско и аккуратно, пресса кнопка работы для того чтобы сделать падение цилиндра медленно и отрезать автошину. Если для этого нужно быть разделенным в более небольшие блоки клея, то деятельность цикла действия.

3. Принцип гидравлического контроля

Гидравлическая система автомата для резки QDJ-1200 относительно проста. Принцип гидравлической системы составлен насоса лопасти, клапана сброса и электромагнитного обращая клапана. При работе, начала насоса лопасти, и масло достигают обращая клапан через клапан сброса. Электрические компоненты как кнопки и переключатели перемещения использованы для того чтобы контролировать электромагнит на обращая клапане, так, что поршень на цилиндре масла сможет двинуть верхнее или ухудшающееся. Должный к пользе M типа трехпозиционного 4-направления обращая клапан, когда нож для разрезания останавливают двинуть, выход масла возвращениями масляного насоса сразу в масляный бак через обращая клапан, и цепь масла между верхней палатой парламента и нижней палатой цилиндра отрезан (через клапан соленоида) так, что масло держать в цилиндре, этом увеличит безопасность машины (резец твердо зафиксирован в некотором положении в цилиндре так как он не упадет и не ушибет людей должные к своему собственному весу или другим причинам).

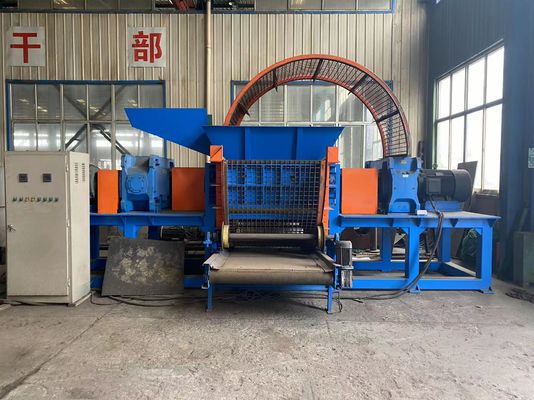

машина шредера 3.rubber

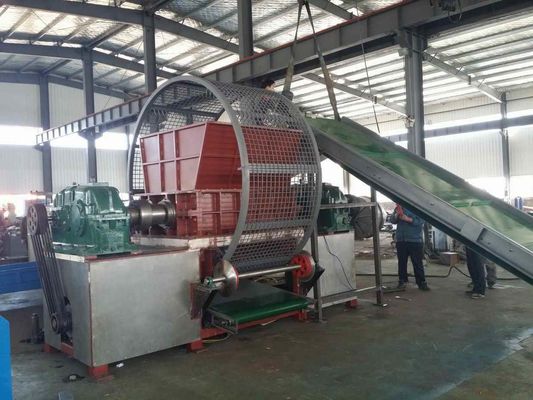

Шредер двух-вала SSJ-40130 новый Н тип шредера сделанный нашей компанией, включает двигая нож (главный шпиндель, двигая тело ножа, прокладку, подшипник), статический нож, коробку нося, кронштейн коробки, питаясь систему, discharging систему, материальную систему скрининга блока, электрическую систему, электрическую систему управления, etc. он имеет характеристики низкоскоростного, малошумного, высокого вращающего момента, высокой эффективности, etc. он имеет широкий диапазон применений и соответствующий для отдельно стоящих или соответствуя производственных линий.

Шредер вала двойника SSJ-40130 использует 2 ролика ножа, один вращает по часовой стрелке и другой вращает против часовой стрелки. 2 ролика ножа вращают по отношению к одину другого. После того как сырье входит в силосохранилище, 2 ролика ножа срывают, отрезок, и клок одина другого выжимкы материал. Когда будет shredded и столкнется материал трудные материалы или обветренные материалы, ролик 2 обратит, нажмет материал из ряда действия ролика ножа, и после этого сформирует переднее вращение, позволяющ материалу reenter ряд действия ролика ножа, формируя повторенное штранг-прессование и срывая, для того чтобы достигнуть цели совершенно срывать материал. Лезвие оборудования сделано выкованного 42CrMo стального термической обработкой, которая имеет высокую износостойкость, высокий срок службы твердости, сильных и длинных, и может непрерывно быть отрезано в продукции. Оборудование соответствующее для shredding ненужные автошины ≤1200mm (включая цельностальное, полу-сталь, и автошины смещения, примечание: 2 стальных кольца автошины необходимо вытянуть вне заранее) к клоку вся автошина. Когда оборудование в нормальном функционировании, оно запрещено для установки объектов или камней металла в оборудование. Если вам нужны к клоку другие детали, то предотвратить повреждение оборудования, пожалуйста контакт Shenghualong или продавца перед деятельностью.

Для предотвращения повреждения к оборудованию, обслуживание оборудования должно быть унесено профессионалами.

Для предотвращения личной травмы и повреждения к машине, обслуживанию машины нужно экспертный человек, и должно нести защитные перчатки когда откорректировать лезвия.

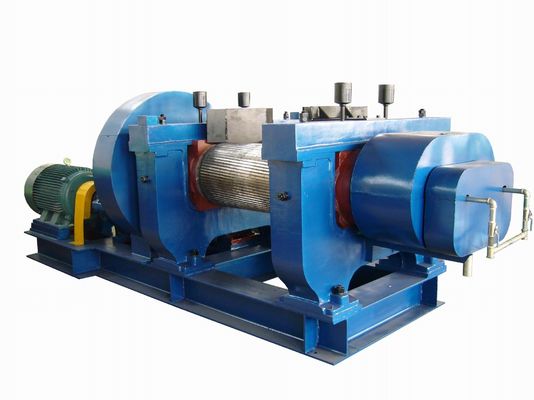

4. Резиновая дробилка: Это ненужная автошина повторно используя главную машину

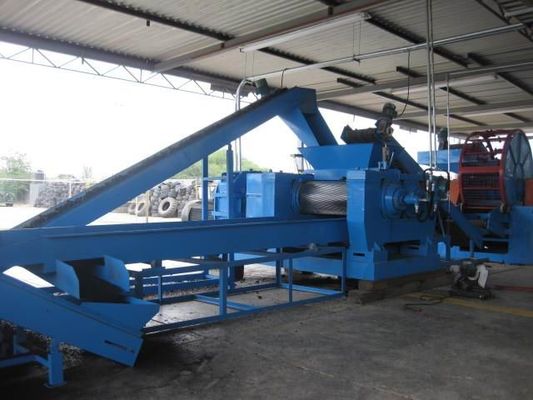

5. Резиновая производственная линия гранулятора

seperator 6.fiber

Главные технические данные

1). Турбинка: Диаметр лопатки вентилятора φ1100 mm, и номер 8 частей.

2). Размер раковины колеса: часть тела оборудования φ1600 mm, и полная высота оборудования около 3400 mm.

3). Скорость шпинделя: 377 (и 464) rpm.

4). Главный мотор: JQ2-52-6 5.5kw 760rpm.

5). Революции фидера: 29 революций в минуту.

6). Мотор фидера: JW092-4 0,4 kW 1370 rpm

ЭЛЕКТРИЧЕСКИЙ

Подача деятельности:

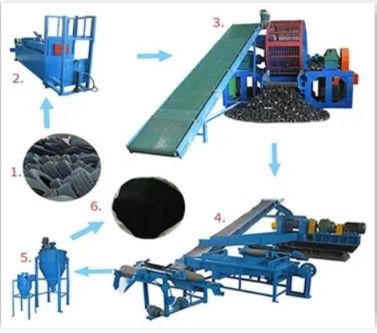

Ненужная автошина---Машина чертежа провода---резец автошины--Резиновый шредер--- Стальной провод отделяя машину---магнитный отделять ---Резиновый порошок

--seperator волокна.

1. Машина чертежа стального провода--извлеките толстый стальной провод.

резец 2.tire--отрежьте большие автошины в 3 части

3. Транспортер-переход автошина к шредеру.

4. шредер Двойн-вала--Режет автошину в блоки 5 до 10cm;

5. Система рециркуляции--Контролировать размер клоков идя к rapers;

6. Raspers-уменьшите клоки в 15. обломоков 20mm и освободите сталь от резины;

7. Над магнитом пояса--Разъединение освобоженной стали от резиновых обломоков;

8. Vibratory фидер--Транспортирует резиновые обломоки;

9. Резиновая машина гранулятора--Определять размер уменьшение обломоков к зернам 1-4mm и освободите часть ткани к разъединению воздушных потоков.

10. Машина точильщика --Порошок точильщика резиновый.

блок де-припудривания 11.Central--Извлеките пыль и штрафы из системы и фильтруйте воздух перед возвращающ его в атмосферу.
